Astuces de PRO

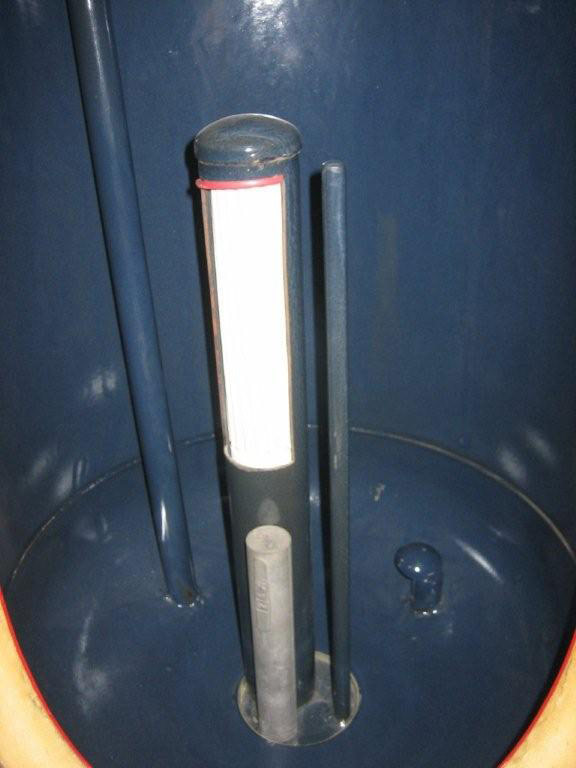

Pourquoi détartrer votre chauffe-eau ?

Le tartre se dépose dans la cuve, bloque l'eau et diminue donc le débit et la pression.

Instructions

  • 1. Fermer l'eau froide, l'eau chaude et couper l'électricité.
  • 2. Dévisser le capot plastique.
  • 3. Vidanger le chauffe-eau à l'aide du groupe de sécurité.
  • 4. Quand la cuve du chauffe-eau est vide, dévisser les 5 ou 6 écrous de la bride du chauffe-eau.
  • 5. Enlever complètement la bride, la résistance et le thermostat.
  • 6. Enlever le tarte à la main munis d'un sceau.
  • 6. Nettoyer au chiffon sec la cuve, la résistance, la bride et le joint.
  • 6. Vérifier l'état du joint de la bride.
  • 6. Remonter dans l'ordre inverse des opération.


Détartrage

Cause : Plus d'eau chaude à température

Instructions

  • 1. Couper l'électricité.
  • 2. Enlever le capot plastique.
  • 3. Retirer le thermostat.
  • 4. Manœuvrer la molette température du thermostat et voir si déclic : si aucun déclic changer le thermostat.
  • 5. Montage dans l'ordre inverse des opération.

Images

Thermostat

Thermostat 2

3 gammes de chauffe-eau

  • Blindé : Résistance dans l'eau
  • Steatite : Résistance hors d'eau, dans un doigt de gant
  • ACI : Résistance hors d'eau, géré par une platine électronique

Cause : plus d'eau chaude

Fait disjoncter le compteur électrique ou le différentiel CE.

Instructions

  • 1. Couper l'électricité.
  • 2. Démonter le capot plastique.
  • 3. Dévisser la bride pour modèle blindé puis changer l'élément de la résistance.
  • 3b. Retirer la résistance pour le modèle Steatite ou ACI.
  • 4. Remplacer à l'identique.

Montage dans l'ordre inverse des opération.

Images

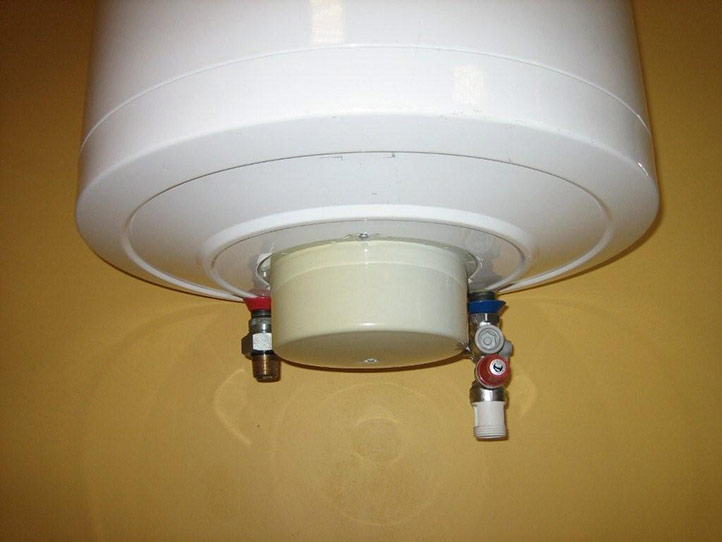

Resistance

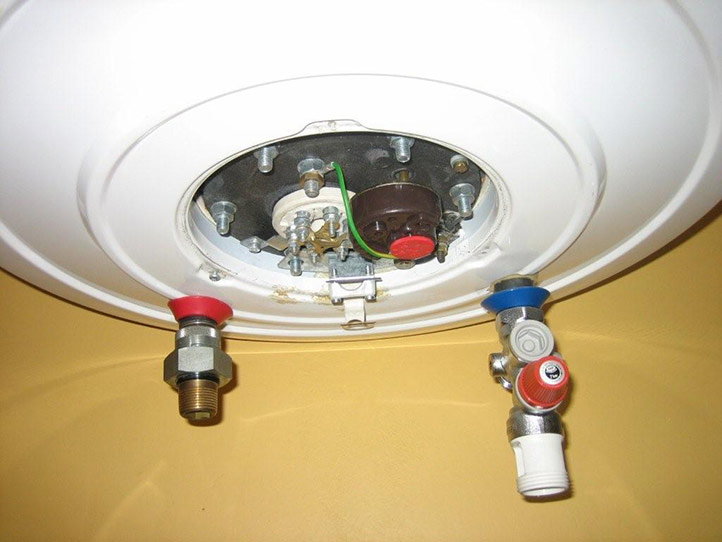

Resistance 2

Schéma

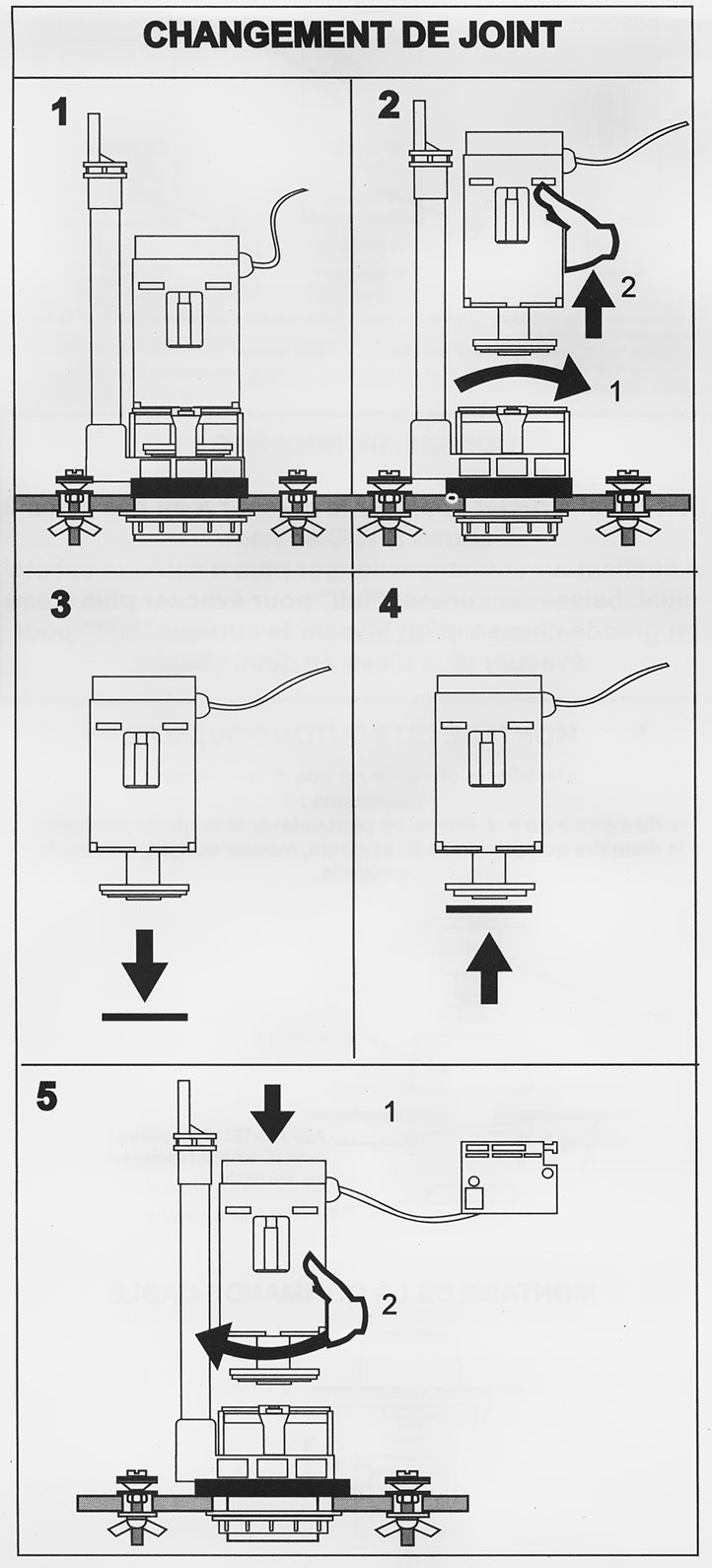

Joint Soupape

Schéma

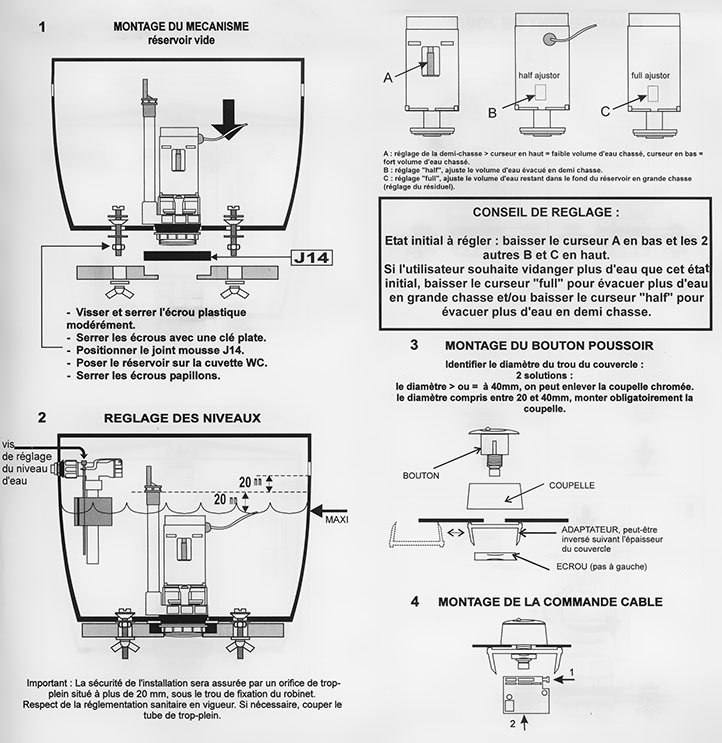

Mécanisme WC

Schéma

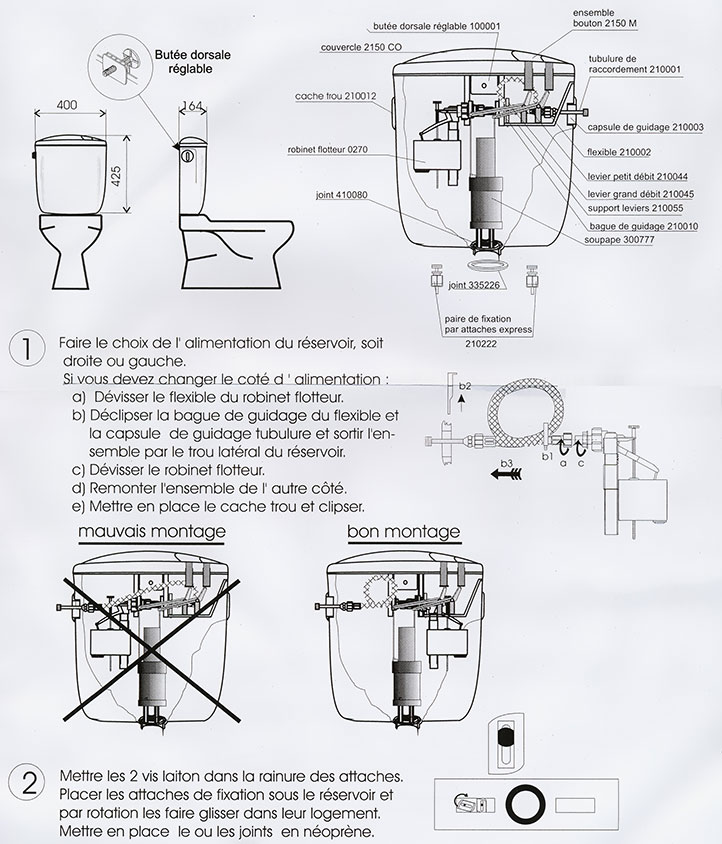

Cartouche Reservoir WC 1

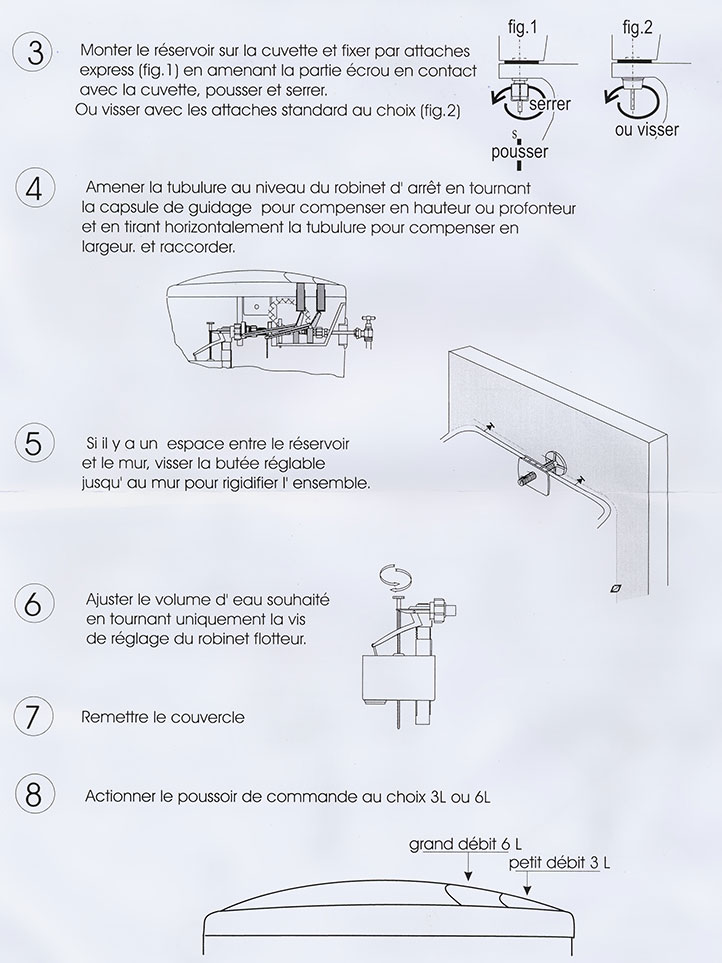

Cartouche Reservoir WC 2

Instructions

Cartouche
  • 1. Couper l'arrivée d'eau froide et d'eau chaude.
  • 2. Retirer le bouchon.
  • 3. Détacher la vis et retirer le levier.
  • 4. Dévisser le capuchon.
  • 5. Détacher la vis et retirer le cartouche.

Dévisser le mousseur et nettoyer le tamis.
Tourner le bac en position moyenne (amener en superposition le tenon du bec et l'évidement du corps) et tirer sans incliner Vérifier les bagues d'étatn changer et graisser si nécessaire. Respecter la position d'insertion. Plaquer la partie supérieure avec la partie fendue vers le bas et le joint inférieur avec la partie vers le haut.
Vérifier toutes les pièces, nettoyer, changer si nécéssaire, et graisser. Monter dans l'ordre inverse des opérations. S'assurer que les joints de la cartouche s'adaptent bien avec les logements prévus dans le corps.
Visser les vis à bloc par paliers, alternativement.

Schéma

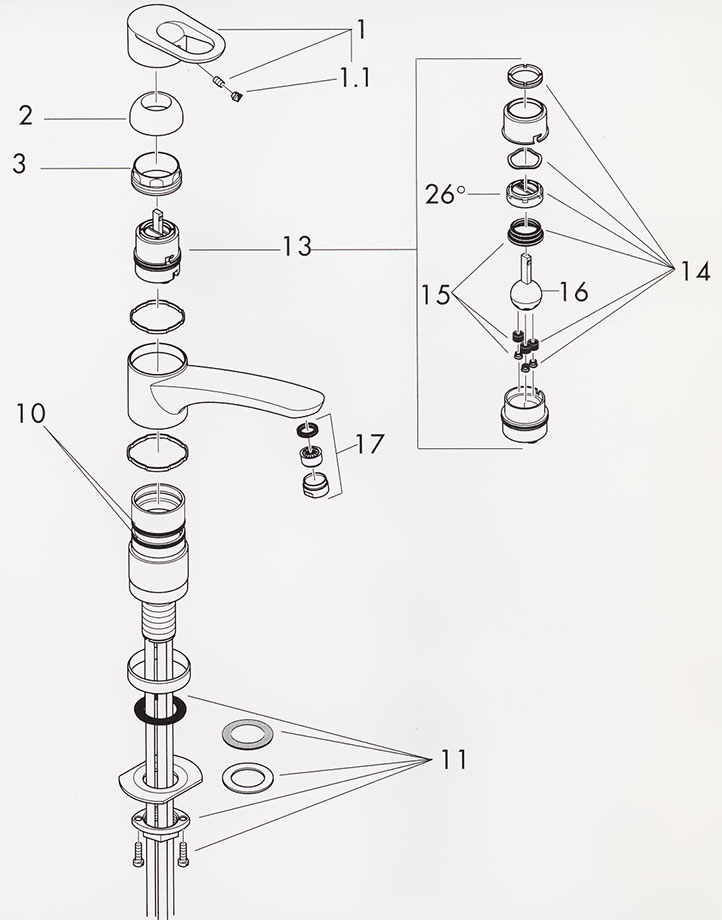

Cartouche Mitigeur Evier

Instructions

Couper l'arrivée d'eau froide et d'eau chaude !

Élément thermostatique (croisillon métallique)
  • 1. Retirer le bouchon et détacher la vis.
  • 2. Retirer la poignée graduée et la bague de butée.
  • 3. Dévisser l'écrou de réglage.
  • 4. Retirer la chape de butée.
  • 5. Dévisser l'élément thermostatique avec la clé plate de 24 mm.
  • 6. Nettoyer et vérifier l'élément thermostatique, graisser les joints toriques et les filetages, si nécessaire changer l'élément thermostatique.
Élément thermostatique (poignée d'arrêt avec touche d'économiseur)
  • 1. Retirer le bouchon de la poignée graduée.
  • 2. Détacher la vis et retirer la poignée graduée.
  • 3. Dévisser l'écrou de réglage.
  • 4. Retirer la chape de butée.
  • 5. Dévisser l'élément thermostatique avec la clé plate SW 24 mm.
  • 6. Nettoyer et vérifier l'élement thermostatique, graisser les joints toriques et les filetages, si nécessaire changer l'élément thermostatique.
  • 7. Vérifier le manchon de siège, changer si nécessaire ; pour ce faire monter et démonter le siège avec la clé plate SW 14 mm.
  • 7. Montage dans l'ordre inverse des opérations.

Remarque : Changer la chape de butée après chaque démontage.

Clapet anti-retour
  • 1. Déposer la robinetterie des raccords avec la clé plate SW 30 mm.
  • 2. Détacher les filtres sur les écrous-raccords du clapet anti-retour.
  • 3. Démonter le clapet anti-retour assemblé avec la clé Allen de 12 mm en tournant à droite (filetage à gauche).
  • 4. Vérifier toutes les pièces, nettoyer et, si nécessaire, changer et graisser.
  • 5. Montage dans l'ordre inverse des opérations.

Schéma

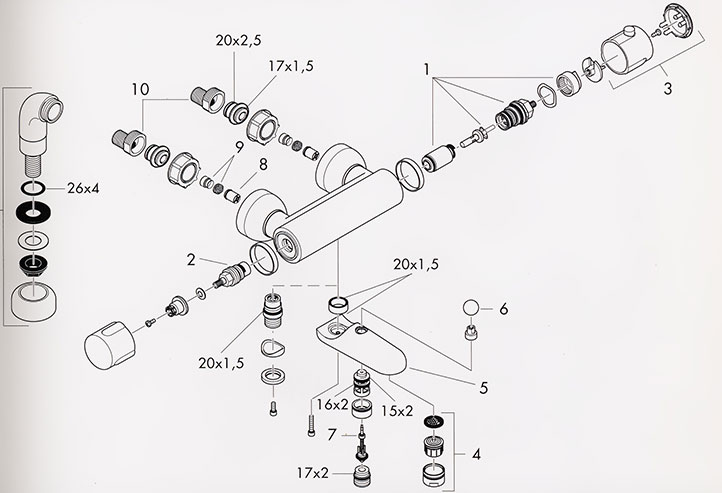

Cartouche Thermostatique

Instructions

Cartouche
  • 1. Couper l'arrivée d'eau froide et d'eau chaude.
  • 2. Retirer par le bas la partie inférieure du levier.
  • 3. Détacher la vis sans tête avec la clé Allen de 3 mm.
  • 4. Retirer le levier.
  • 5. Retirer la rosace.
  • 6. Détacher la vis et retirer le support de rosace.
  • 7. Détacher le capuchon.
  • 8. Détacher les vis et retirer la cartouche.
  • 9. Changer la cartouche assemblée ou les joints.

Montage dans l'ordre inverse des opération.
Veiller à ce que les joints de la cartouche pénètrent correctement dans le taraud du corps.
Introduire les vis et serrer à bloc par paliers, alternativement.

Schéma

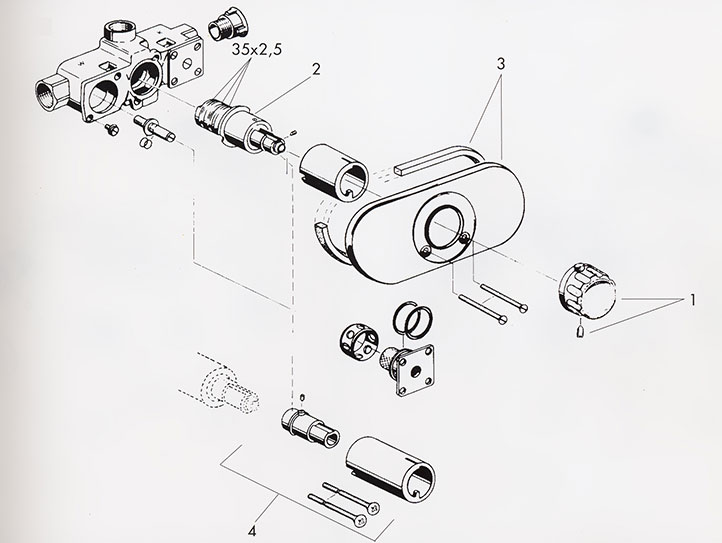

Cartouche Mitigeur Encastre

Instructions

Cartouche
  • 1. Couper l'arrivée d'eau froide et d'eau chaude.
  • 2. Retirer le bouchon.
  • 3. Détacher la vis et retirer le levier.
  • 4. Dévisser le capuchon.
  • 5. Retirer le limiteur de température.
  • 6. Détacher les vis et retirer le cartouche.

Montage dans l'ordre inverse des opération.
Veiller à ce que les joints de la cartouche pénètrent correctement dans le taraud du corps.
Introduire les vis et serrer à bloc par paliers, alternativement.

Schéma

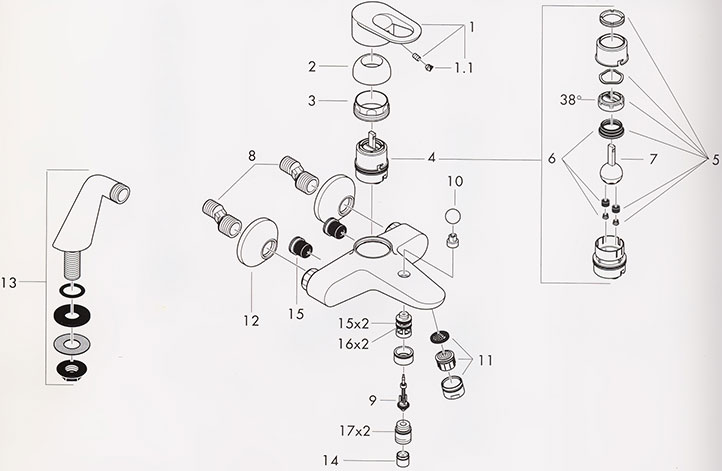

Cartouche Mitigeur

Instructions

Inverseur
  • 1. Retirer le capot du bouton d'inverseur avec une petite lame.
  • 2. Dévisser l'écrou et dégager le corps du bouton.
  • 3. Dévisser la tête d'inverseur (clé plate de 13mm).
  • 4. Retirer le circlip de l'axe de la broche.
  • 5. Déposer le départ de douche (clé Allen de 12 mm) et sortir la broche d'inverseur vers le bas.
  • 6. Vérifier les portées, contrôler, nettoyer, remplacer si nécessaire toutes les pièces et les graisser.
  • 7. remontage dans l'ordre inverse.
Ecrou prisonnier

Dévisser la nipple de raccordement (filetage gauche) à l'aide d'une clé Allen pour dégager l'écrou prisonnier 20/27.

Schéma

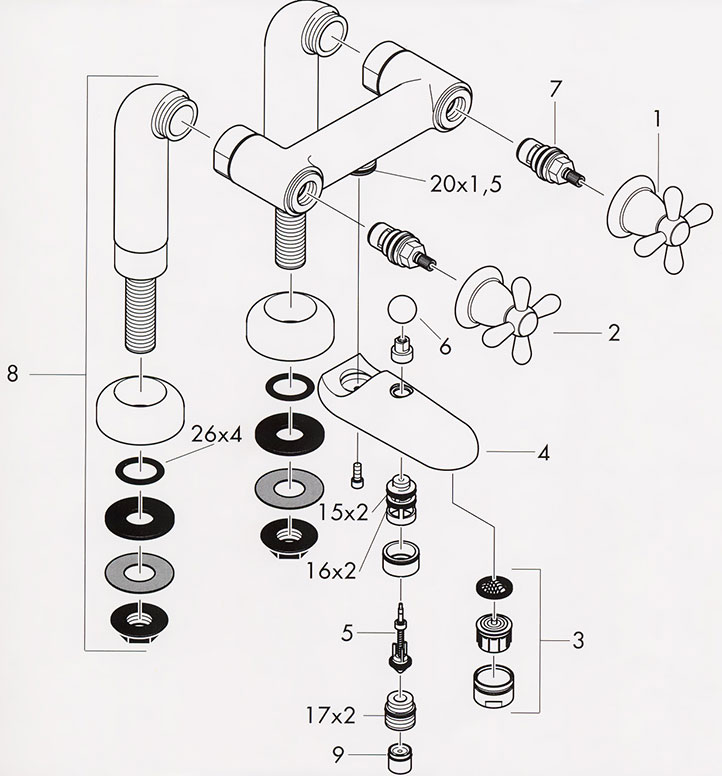

Inverseur Mélangeur
